Kompakt elektrikli aplikatörler, küçük nokta veya çizgi şeklindeki sıcak tutkalı yüksek hızlarda hassas biçimde uygular.

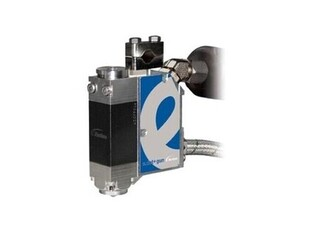

Nordson e.dot+ Elektrikli Aplikatörler:
- Nokta ve çizgi uygulamalarında hassas konumlandırma sağlar.
- Kurulum ve bakım için minimum alan gerektirir.
- Hızlı ve kolay şekilde monte edilir.
- Sessiz çalışır.
Tamamen elektrikli e.dot+ aplikatörler; hassas ve yüksek hızlı nokta veya çizgi uygulaması, sessiz çalışma, uzun kullanım ömrü ve kompakt tasarım sunar. Tamamen elektrikli yapı, çalışma için basınçlı hava ve dinamik conta ihtiyacını ortadan kaldırır. 200 milyon çevrimin üzerindeki kullanım ömrü, yüksek üretkenlik ve çok seyrek parça değişimi sağlar.
Düşük hacimli nozul yapısı ile bilye ve nozul/yatak tasarımı, çok çeşitli üretim hattı hızlarında ipliklenme veya kuyruklanma oluşturmadan tutarlı nokta ve çizgi uygulaması sağlar. Manuel strok ayarı, bakım sonrasında modülün sıfır konumunun yeniden ayarlanmasına olanak tanır.
Hızlı tepki veren bobin, 0,4 ms’ye kadar düşük açılma süreleri ve 1,8 ms’ye kadar hızlı çevrim süreleriyle* yüksek hat hızlarında küçük nokta veya çizgiler oluşturur. Modülün bobin konnektörü, minimum duruş süresiyle hızlı değişim sağlar.
Tutkal eritme ünitesi, aplikatör, sürücü ve küçük çaplı hortum arasındaki tak-çalıştır bağlantılar; sökülebilir armatür ve yatak ile değiştirilebilir nozullar, kurulum ve bakım işlemlerini kolaylaştırır.
Entegre Saturn filtre, tutkal akış yolundaki kirleticileri giderir.
* Tutkal viskozitesine bağlıdır.
Specifications
| Maximum Hydraulic Pressure | 10,000 kPa (100 bars/1450 psi) |
|---|---|
| Maximum Operating Pressure | 4800 kPa (48 bars/700 psi) |
| Working Viscosity | 1000 cps, max 5000 cps |
| Cycle Speed | 1.8 ms* |
| Electrical Connections | Quick-disconnect |
| Operating Temperature | 365° F (185° C), max 392°F (200°C)** |
| Electrical Requirements | See gun driver specifications |
| Heating Method | Cartridge heater |
| Integrated Saturn Filter | 200 mesh |
* minimum on-time 0.4 ms viscosity dependent; use e.dot+ application guide.
** dependent on pattern; use e.dot+ application guide.
Gun Driver Specifications
| LogiComm® Control System | LogiComm OEM Gun Driver Board | LogiComm Gun Driver | e driver Single Box | |
|---|---|---|---|---|
| Capacity | 4/8 channels / board | 4 channels / board | 4/8 channels / board | 1 channel |
| Electrical Service | 100-240 VAC, 50/60 Hz | 110-230 VAC, 50/60 Hz; 24 VDC | 100-240 VAC, 50/60 Hz | 170 to 264 VAC, 50/60 Hz |
| Maximum Gun Power Capacity | 160 Watts | 110 Watts | 160 Watts total | 95 Watts |
| Input Line Fuses | 3 Amps | 2 Amps | 3 Amps | 2 Amps |
| Trigger Source Options | NPN or PNP (24 VDC sink/source) | 24 VDC NPN or PNP | 24 VDC NPN or PNP | 24 VDC and 5 VDC |
| Enclosure Rating | IP-30 | IP-20 | IP-X4 terminal block version, IP-30 connector version | IP-20 |
e.dot+ gun top feed
e.dot+ gun side feed
